接地模块使用方法

接地模块产品与传统接地体相比具有以下显着特点：1.降低接触电阻降阻模块的主体材料于土壤的物理结构相似，能与土壤结合为一体，使接地体与土壤的接触面积比金属接地体大许多倍，增大了接地体的散流面积，降低接地体与土壤的接触电阻，因此能显着提高接地效率，减少地网占用土地面积。2.接地电阻稳定降阻模块自身有的吸湿能力，是它周围的土壤保持湿润，接地模块发挥导电作用：同时，接地体中导电物的导电特性不受干湿度，高低温等季节变化的影响，因此能提供稳定的接地电阻。3.减少地电位反击降阻模块的非金属材料使电阻率相差巨大的金属与土壤之间形成一个变化比较平缓的低电阻区域，当大电流冲击时，可降低接地体，接地线暂态电位梯度，降低跨步电压和接触电压，减使用寿命长降阻模块的主体本身是材料，它的金属骨架采用的表面经处理的金属材料，因此该接地体总体性能优良，使用寿命达到五十年以上。

地网的接地模块的接地电阻主要由接地体及其连接材料的自身电阻，接地体与周围土壤的接触电阻以及入地电流在途土壤忠忠的传导的接地体多为金属导体，扩散电阻构成，其中接地体与土壤的接触电阻和入地电流在土壤中的扩散电流是接地电阻的主要部分，占接地电阻的98％以上。如扁钢，圆钢，角钢，钢管，铜棒，铜板等用传统接地材料做地网受季节影响较大，接地电阻不够稳定，地网使用寿命相对较短，在土壤电阻率特别高的条件下难以解决接地问题。降阻模块以导电性，稳定性非常好的非金属材料为主，以表面经处理的金属材料作骨架，通过设备挤压成型。

接地模块使用方法：

（1）接地模块的埋设应不小于0.8米，高寒地区应埋置在冻土层以下。埋置时应注入充足的水分，让接地模块充分吸湿，以模块尽快达到最jia降阻效果。

（2）在长度范围内，尽可能选择在土壤电阻率小的地方埋设接地体，高土壤电阻率地区宜适当深埋。

（3）接地体的埋设地点应尽量远离人们经常活动的地方，否则应采取措施防止跨步电压危害。应远离热源和尽量避开有强腐蚀性物质的地方。

（4）根据工程实际需要，圆柱形和梅花形模块一般用于垂直埋设，也可作其它适合地形的形式埋设。

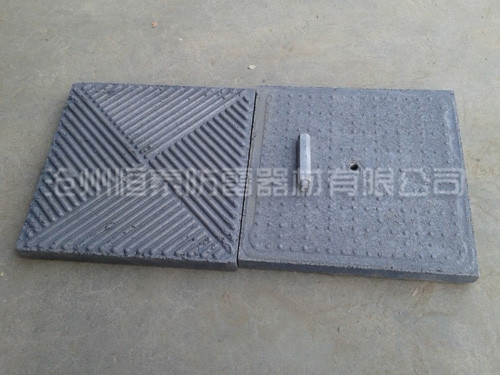

（5）平板形接地模块一般用于水平埋设，在水平接地沟底部开挖600mm*400mm的方形坑，坑底与水平接地沟底部在同一平面内。在坑底铺上3厘米左右的细土或离子缓释剂，将接地模块平放于坑底，两端金属芯与水平扁钢焊接。条件许可的情况下宜适当深埋。遇到土壤较差的情况时为的降低接触电阻，增大接地体的散流面积，可以配合离子缓释剂使用，每个接地模块配套25kg离子缓释剂。

（6）接地模块的埋设间距应大于4米，混合布置时水平接地体与垂直接地体间距应大于4米。

（7）模块间连接材料须采用蚀的金属材料，以焊接方式接地系统埋地部分连接牢固。应采用搭接焊，搭接长度不能小于扁钢宽度的2倍，且应多边焊接。若垂直模块钢芯为圆管或圆钢时，应将连接扁钢立起来，以便与钢芯接合，并在钢芯两侧加焊钢筋头加固。建议焊缝长度不小于80mm，不得虚焊、漏焊。

（8）须仔细焊渣，并在焊接部分涂覆沥青或其它材料，做好处理。
