恒泰防雷应用推广降阻接地模块施工方法

2019-04-24 17:36:01
内容详情

传统的接地体接地电阻会随着气候(土壤潮湿程度)的变化发生起伏,同时随着腐蚀的加剧,地阻也不断增大,影响防雷效果。随着输电线路技术的不断发展,许多新材料、新工艺应用于输电线路工程中,接地模块是一种以非金属材料为主的接地体,其材料具备环保、、稳定、不易腐蚀、降阻效果好、使用寿命长等优点,被广泛的应用在防雷接地系统中。

  降阻接地模块施工工艺流程及操作要点

  1、接地槽开挖

  (1)接地槽开挖前,应根据设计图纸及现场地形地貌进行接地槽的放样,用石灰粉画出接地槽的开挖线,注意接地模块敷设位置,主沟与模块槽位置垂直布置。若不能按设计图形敷设接地体时,应根据实际施工情况在施工记录表上绘制接地装置的简图。

  (2)接地槽一般采用人工开挖,有条件者可采用机械开挖。

  (3)主接地沟开挖宽度以300~500mm为宜,水平敷设接地模块槽开挖宽度宜大些,通常开挖宽度为500~800mm。

  (4)沟中影响接地体与土壤接触的杂物应   。

  (5)在丘陵、山地开挖接地槽时应尽量沿等高线布置。

  (6)接地槽开挖一般在0.6~0.8m,实际开挖时宜比设计值大50mm,不得小于设计。两接地够间的平行距离不应小于5m。

  2、敷设接地装置

  (1)接地装置的材质、规格及埋深应符合设计规定。

  (2)接地槽底面应平整,并   槽内   影响接地体与土壤接触的杂物。

  (3)接地体敷设前进行预矫正,不应有明显弯曲,接地体敷设于槽底。

  (4)接地装置的连接要,除设计规定的断开点用螺栓连接外,其余应都用焊接连接。连接前应   连接部位的铁锈等附着物。

  (5)搭焊接时,圆钢的搭焊接长度应为其直径的6倍,并双面施焊;扁钢的搭接长度为其宽度的2倍,并应四面施焊。

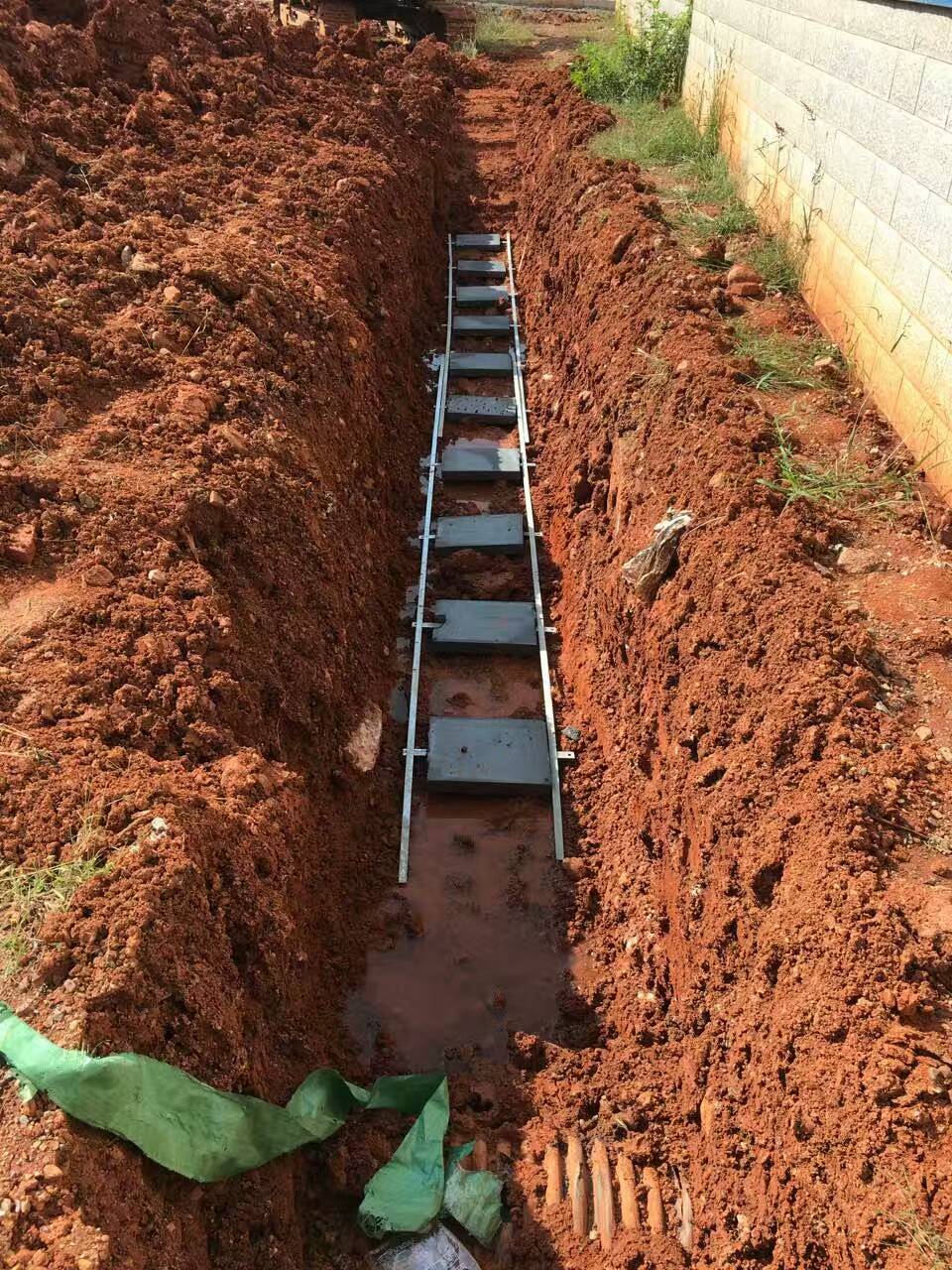

  3、敷设接地模块

  (1)在沟底铺设100mm的细土(粘土)并洒水湿润,双人轻拿模块慢速轻放入槽内,注意朝向及连接侧与主接地体的位置,严禁放反。

  (2)采用几个模块并联埋置时,模块间距不应小于模块长度的3-5倍。

  (3)在寒冷地区,模块应埋设在冻土层以下。

  4、接地模块连接

  (1)接地模块与主接地体连接采用搭焊接连接方式。

  (2)使用预先制作好的连接钢筋(使用一根长度约350~400mm的钢筋,钢筋弯制成 状),一头与模块电极棒焊接连接,另一头与主接地网焊接连接。

  (3)焊接长度大于模块内置极芯圆钢的6倍,双面搭焊,焊接表面要平整,无间断、无气孔、无虚焊,焊接后   焊渣后采用沥青漆涂刷,充分做好处理。

  5、回填

  (1)接地模块回填是使用细土回填,模块周边细土厚度大于100mm,回填后夯实,接地模块与周围土壤紧密结合,便于泄流,上方使用原土回填。

  (2)接地槽回填之前,   检查接地体埋设是否都达到设计,并经监理验收签证。

  (3)接地槽回填应选取未参有石块及其他杂物的泥土回填,回填中每300mm夯实一次,回填密实。

  (4)接地槽表面筑100~300mm的防沉层,工程移交时回填土不得低于地面。

  6、接地电阻测量

  (1)待接地模块吸湿72小时后测量接地电阻。

  (2)测量接地电阻应将接地引下线与杆塔的连接螺栓拆开,使接地电阻仅为接地装置在土壤中的工频接地电阻,其测得的值乘以季节系数。

  (3)测量接地电阻应选择在晴天或气候干燥时,不得在雨天或雨后立即测量。

  接地模块的施工工艺,解决了高土壤电阻率实现低接地电阻的问题,同时具有无腐蚀、   、受季节影响小、稳定性强、使用寿命长、适用范围广、重量轻、运输方便、施工简单、减少开挖量、节省材料、降低工程造价等优点。

  1、接地模块具有吸湿特点,要比相同尺寸的钢接地体电阻低22%-40%.

  2、蚀、   害,不含有污损土壤环境的重金属等物质,因此可长期稳定的使用,寿命极长,通常金属接地极寿命为5-8年,而接地模块使用时间达50年之久。

  3、接地面积远远超过传统金属体,在地网施工面积有限的情况下,接地模块   易达到设计地阻值的要求。

  4、随时间的推移,金属接地极的接地电阻不断增加,而接地模块电阻则不断降低,   终逐渐趋于稳定。

  5、使用接地模块可降低接地钢筋的使用量,减少接地开挖总长度,减少工作量。以220kV输电线路为例,低电阻土壤设计接地装置总长度为64m,高电阻土壤设计接地装置总长度在100m以上,若在高电阻土壤中使用接地模块,可降低接地装置总长度,每基减少接地沟20米以上,同时减少金属接地材料。

  6、接地模块施工方法简单,可实现无水施工,比传统使用的的降阻剂、换土方法都简单。同时接地模块施工与传统金属接地极施工相差无几,施工方也无需专门购置新工机具。

  7、接地模块适用范围广,可使用在沙漠、山岩石、戈壁、盐碱地、冻土层等地质复杂地区,在行业中也应用广泛,已在   建筑物、通信、、民航、铁道、交通、石油、化工、厂矿、输气输油管道中推广。
